深圳pcb銑刀分板機憑借高精度、低應力的優勢，成為電子制造業切割PCB拼板的關鍵設備。其高效運作的核心在于嚴謹?shù)某绦蛟O(shè)定流程：

　　1.設計文件導入與處理：

　　源頭： 程序設定始于PCB設計文件(常用Gerber或DXF格式)。

　　準備： 將設計文件導入分板機專用軟件。操作員需精確定義切割路徑(郵票孔連接位置)，確保軟件僅識別切割輪廓。

　　定位： 設定Mark點坐標。機器視覺系統將依據此點進行精確定位補償，消除PCB放置誤差。

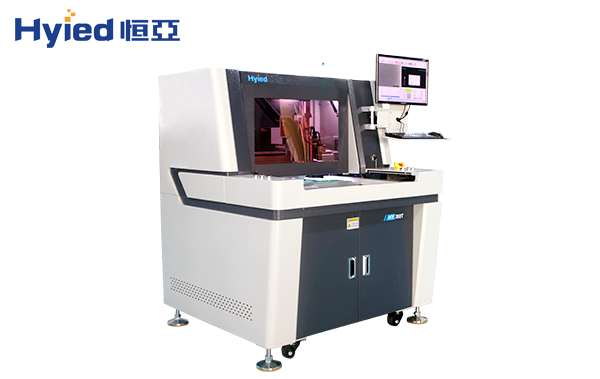

深圳pcb銑刀分板機

　　2.切割路徑規劃：

　　避讓優化： 路徑規劃需智能避開板上元件(尤其是較高的電容、連接器)，并優化走刀順序，減少空行程，提升效率。

　　橋接設計： 對于“郵票孔”設計，需設置合理的連接點位置與數量，確保切割前PCB的穩固性。

　　3.核心加工參數設定：

　　主軸轉速： 依據PCB材質(FR4、鋁基板、高頻板等)、厚度及銑刀直徑(常見φ1.0mm - φ3.175mm)設定。

　　進給速度： 控制銑刀沿路徑移動速度。需與轉速匹配：過快易斷刀、毛刺多;過慢則效率低下。

　　切割深度： 設定銑刀切入PCB的深度。通常采用“多步分層銑削”策略(如先切70%深度，再切透剩余30%)，大幅降低應力，保護元件與板材。

　　安全高度： 銑刀在空行程或跨越障礙物時抬升的高度，確保安全避開所有元件。

　　刀具補償： 輸入實際銑刀直徑，軟件自動補償路徑，保證切割尺寸精準。

　　4.模擬驗證與首件試切：

　　軟件模擬： 正式切割前，在軟件中進行3D路徑模擬，檢查是否存在路徑?jīng)_突、過切或未切風險。

　　空跑測試： 在不安裝銑刀、不接觸PCB的情況下運行程序，驗證機器運動邏輯與范圍。

　　首件試切： 使用實際材料進行首次切割，嚴格檢查切割質量(尺寸精度、邊緣毛刺、連接筋殘留)、分板應力及元件安全性。根據結果精細調整參數。

　　深圳pcb銑刀分板機的程序設定融合了設計數據處理、精密路徑規劃與工藝參數優化。操作員需深刻理解材料特性、刀具性能與設備原理，通過嚴謹?shù)脑O(shè)定和充分的驗證，才能確保分板過程高效、精準、無損，為電子產品的可靠組裝奠定堅實基礎。這既是技術的體現，更是品質的保證。
