在電子制造領域，東莞在線銑刀分板機以其自動化、高精度的特性，成為電路板分板的重要設備。它通過多個精密協作的環節，實現高效穩定的分板作業。

　　電路板上料與傳輸是分板的起始環節。待分板的電路板經自動流水線或人工放置在進料輸送帶上，輸送帶以恒定速度將電路板平穩送入分板機。在此過程中，光電傳感器實時監測電路板位置，確保上料準確無誤，避免出現卡板現象。

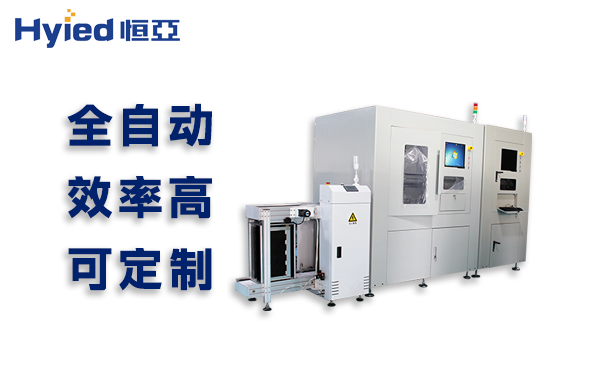

東莞在線銑刀分板機

　　精準定位校準是保證分板精度的關鍵。當電路板進入分板機工作區域后，視覺識別系統立即啟動。高清工業相機對電路板上的 Mark 點(定位標識)進行快速拍攝，并將圖像傳輸至控制系統。系統通過算法計算出電路板實際位置與預設坐標的偏差，隨后數控系統驅動工作臺或電路板微調，使電路板精準就位，定位精度可達 ±0.05mm。

　　切割執行是分板的核心步驟。定位完成后，高速旋轉的銑刀(轉速可達 60000 轉 / 分鐘以上)開始工作。銑刀在數控系統的控制下，沿著預先編程的切割路徑移動，以極小的切削量逐步切入電路板。切割過程中，系統實時調整銑刀的行進速度、深度和方向，確保切割精準。同時，吸塵裝置同步運行，及時吸除切割產生的碎屑，防止粉塵影響切割質量和設備運行。

　　分板后處理同樣不可或缺。切割完成后，分切好的電路板由出料輸送帶送出分板機，進入下一工序。部分設備還配備自動分揀裝置，可根據電路板規格、質量等參數進行分類收集。此外，廢料收集系統會將切割產生的邊角料和碎屑集中排出，保持工作區域清潔，為后續分板作業做好準備。

　　東莞在線銑刀分板機通過上料傳輸、精準定位、切割執行和后處理等一系列緊密配合的流程，實現了自動化、高精度的分板作業，為電子制造企業提升生產效率和產品質量提供了有力支持。
